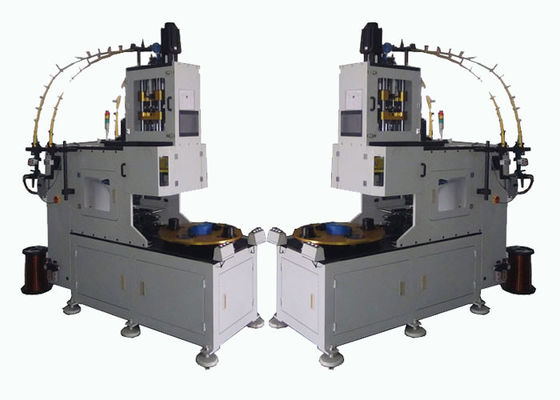

SMT - άνεμος μηχανή 200mm στατών LR100 ταχύτητα καλωδίων ιπτάμενων ≤3000r/min
1. Έξι άξονες ελέγχονται από τις σερβο μηχανές
2. Διπλά άνεμος κεφάλια και τέσσερις σταθμοί οι διφασικές σπείρες σε έναν χρόνο, ο οποίος μπορεί να τυλίξει τα ενιαία και πολλαπλάσια καλώδια.
3.Vertical οι σειρές μηχανών τυλίγματος οι σπείρες άμεσα και η ορντινάντσα στα φλυτζάνια μεταφοράς.
4.Main ο άξονας, το καλώδιο βύθισης φορμών υψηλής ταχύτητας, σύζευξης και κοπής, η περιστροφική πλάκα και ο δείκτης όλοι φλυτζανιών μεταφοράς ελέγχονται από τις σερβο μηχανές.
5. Είναι ιδιαίτερα κατάλληλο γιατί η παρεμβολή σπειρών του στάτη με την υψηλή αυλάκωση γεμίζει τον παράγοντα και το άνοιγμα αυλακώσεων.
6. Σώζει την εργασία και έχει την υψηλή αποδοτικότητα.
(1) κύρια τεχνικά στοιχεία
Ταχύτητα τυλίγματος | ≤3000r/min |
Κατάλληλη διάμετρος καλωδίων | 0.21.2mm |
Περίμετρος σπειρών | ≤650mm |
Κατάλληλοι πόλοι μηχανών | 2,4,6,8 |
Κατάλληλοι πόλοι μηχανών | 2,4,6,8 |
Μήκος κάτω-μολύβδου Suitadle (Max) | 200mm |
Κατεύθυνση τυλίγματος | Αυτόματη επιλογή |
Μετρώντας σειρά | 0-9999/Circle |
Διάμετρος δικράνων μυγών | 300mm |
Λειτουργούσα τάση | Τριφασικό 3PH 380V 50Hz |
Δύναμη | 7kw |
Πίεση αέρα | 0.6-1MPa |
Βάρος | περίπου 1100Kg |
Διάσταση (L×W×H) | (L) 1800X (W) 1100X (Χ) 2200mm |
(2) εφαρμογή
Αυτή η μηχανή είναι κατάλληλη για 2 πόλους, τους 4 πόλους και το τύλιγμα σπειρών 6poles.
(3) κύρια λειτουργία και χαρακτηριστικό μηχανών
Σχεδίαση τυλίγματος: κάθε μηχανή έχει σχεδιάζοντας τυλίγματος ενός συνόλου και τρεις κάθετες άνεμος μορφές.
Ολόκληρο το σύνολο σχεδίασης μπορεί να αλλάξουν, και παίρνει για 15min.
Η περιστροφική πλάκα είναι δομή δύο σταθμών. Υιοθετεί το σερβο σύστημα για να περιστραφεί και να συντάξει ευρετήριο τη μορφή μεταφοράς.
Επιτρέψτε τρία καλώδια που τυλίγουν ταυτόχρονα.
Ο κύριος άξονας ελέγχεται από τη σερβο μηχανή. Η ακρίβεια αριθμού στροφής σπειρών είναι στροφή ±1.
Η ταχύτητα περιστροφής εργασίας μπορεί να τεθεί. Η μηχανή δεν έχει κανέναν ευδιάκριτους δόνηση και θόρυβο.
Χωρίς ζημία σμάλτων και θραύση καλωδίων. Μόλις οργανωθεί έξω το καλώδιο χαλκού, η μηχανή θα σταματήσει αυτόματα.
Το PLC μπορεί να θέσει τον αριθμό στροφής, ταχύτητα τυλίγματος, σχεδίαση βυθισμένο ύψος, σχεδίαση βυθισμένες ταχύτητα και κατεύθυνση τυλίγματος.
Χ ο άξονας Andy hooker καλωδίων και του κόπτη καλωδίων υιοθετεί το σερβο σύστημα. Μπορεί να ρυθμίσει το μήκος του καλωδίου γεφυρών και να οδηγήσει το καλώδιο.
Η σχεδίαση που βυθίζεται σύστημα υιοθετεί το σερβο. Ο ανώτατος αριθμός τμήματος σχεδίασης που βυθίζεται είναι 6.
(4) σχεδιάγραμμα OEM/ODM
Εκμεταλλεμένος πλήρως τους πεπειραμένους μηχανικούς, επιδέξιοι επαγγελματίες, τέλειος εξοπλισμός, αυστηρός έλεγχος διαδικασίας παραγωγής και ευρύ δίκτυο υπηρεσιών κάλυψης, αφιερωνόμαστε για να παρέχουμε στους πελάτες μας τη βελτιστοποιημένη λύση στην κατασκευή ηλεκτρικών κινητήρων. Μέχρι στιγμής, εκτός από το μεγάλο μερίδιο αγοράς στην Κίνα, εξάγουμε έξω τις μηχανές στις παγκόσμιες χώρες όπως οι ΗΠΑ, η Ιταλία, η Αυστραλία, η Ινδία, η Βραζιλία, το Μεξικό, η Τουρκία, η Ταϊλάνδη, το Βιετνάμ, το Ιράν, κ.λπ., και οι μηχανές μας μοιράζονται τη μεγάλη φήμη μεταξύ των πελατών για το ανθεκτική, αξιόπιστη απόδοση, λογική τιμή και καλή μετά από-υπηρεσία.
(5) σχεδιάγραμμα γραμμών παραγωγής
Με την καλή υπηρεσία, την επαγγελματική ομάδα και την αξιόπιστη ποιότητα, Nide παρέχει στον πελάτη τα διαφορετικά είδη μηχανής εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ μηχανή, μηχανή BLDC που κατασκευάζει την τεχνική συμβουλευτική υπηρεσία και τη με το κλειδί στο χέρι προβάλλοντας υπηρεσία, συμπεριλαμβανομένης της αξιολόγησης δαπανών μηχανών, τεχνογνωσία κατασκευής, κατάρτιση προσωπικού, και συμπληρώνει το με το κλειδί στο χέρι πρόγραμμα.
(6) για το εργοστάσιό μας
Τοποθετημένη σε Suzhou, μια όμορφη πόλη της βιομηχανίας, καρδιά εμπορίου στον ποταμό Yangtze του δέλτα, έξυπνος είναι ειδικευμένη στην Ε&Α, την κατασκευή και τις πωλήσεις των μηχανημάτων μηχανών επαγωγής. Οι μηχανές μας που παράγονται στο εργοστάσιο Suzhou εφαρμόζονται κυρίως στις μηχανές επαγωγής όπως η μηχανή πλυντηρίων, η μηχανή κλιματιστικών μηχανημάτων, η μηχανή αντλιών, η μηχανή σπειρών, η τριφασική μηχανή, η μηχανή ανεμιστήρων και η μηχανή συμπιεστών, κ.λπ.
