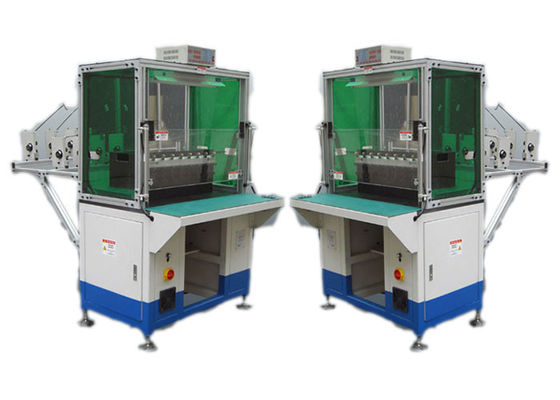

Multi Layer Automatic Coil Winding Machine for Micro Pump Motor

Πολυ μηχανή τυλίγματος σπειρών στρώματος αυτόματη για τη μηχανή αντλιών μικροϋπολογιστών

  • Υψηλό φως

    Αυτόματη μηχανή τυλίγματος σπειρών

    ,

    Αυτόματη άνεμος μηχανή ανώτατων ανεμιστήρων

  • Όνομα
    Πολυ μηχανή τυλίγματος σπειρών στρώματος αυτόματη για τη μηχανή αντλιών μικροϋπολογιστών
  • Χρώμα
    Άσπρος
  • Ταχύτητα μη-φορτίων
    ≤1500r/min
  • Ιπτάμενο
    200mm
  • Αριθμός μεταφοράς
    2-6pcs
  • Διάσταση
    (Λ) 1500* (W) 1200* (Χ) 2100MM
  • Άνεμος κεφάλι
    8pcs
  • Πίεση αέρα
    ≥0.45MPa
  • Απόσταση μεταφοράς
    ≥170mm
  • Αυτόματος βαθμός
    Ημιαυτόματος
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    SMT
  • Πιστοποίηση
    ISO9001/SGS
  • Αριθμό μοντέλου
    Smt-DR08
  • Ποσότητα παραγγελίας min
    1 ομάδα
  • Τιμή
    Negotiable
  • Συσκευασία λεπτομέρειες
    Κιβώτιο κοντραπλακέ ή να κάνει ακριβώς ως απαίτησή σας.
  • Χρόνος παράδοσης
    1-3 μήνες
  • Όροι πληρωμής
    T / T, L / C
  • Δυνατότητα προσφοράς
    1pcs/1-2.5 μήνες

Πολυ μηχανή τυλίγματος σπειρών στρώματος αυτόματη για τη μηχανή αντλιών μικροϋπολογιστών

Πολυ μηχανή τυλίγματος σπειρών στρώματος αυτόματη για τη μηχανή αντλιών μικροϋπολογιστών





1. Μπορέστε να προετοιμάσετε 100 είδη τεχνικής τυλίγματος καλωδίων, εύκολα να τους διαβάσουν
2. Αυτόματα το καλώδιο που παρεμβάλλει τη λειτουργία, μπορεί να ολοκληρώσει την τεχνική τυλίγματος καλωδίων μετά από τη ρύθμιση
3. Η ένταση τυλίγματος υιοθετεί διπλής κατεύθυνσης μαγνητικό tensioner της Mitsubishi για να θέσει το τύλιγμα, παρεμβολή, εφεδρική
4. Γρήγορες σχεδιάσεις μεταστροφής
5. Έχει 3 σύνολα σερβο μηχανής της Ιαπωνίας Panasonic (1X1KW, 2X1.5KW), πιό lastest σειρά του PLC OMRON, έχουν τη σταθερή και realiable σχέση υπολογισμού, εξοπλισμένος με την οθόνη αφής χρώματος υπέρ-προσώπου 10,4 της Ιαπωνίας και tensioner της MITSUBISHI, η τεχνική τυλίγματος καλωδίων θα είναι εύκαμπτη για να θέσει, και έχει τα διάφορα είδη επίδειξης αποτυχίας και acoustio-opitical συναγερμού.
6. Οι πνευματικές συναρμολογήσεις χρησιμοποιούν τις καλά-διάσημες ζώνες εισαγωγών.



(1) κύρια τεχνική παράμετρος



Πρότυπο DR08
Διάμετρος καλωδίων 0.080.8mm
Αριθ. - ταχύτητα φορτίων ≤3000r/min
Άνεμος κεφάλι 8pcs
Διάμετρος του πλαισίου 20120mm
Max.Transfer απόσταση ≤250mm
Πίεση αέρα ≥0.4MPa
Παροχή ηλεκτρικού ρεύματος 220V/50/60Hz 0.75Kw
Βάρος 850kgs
Διάσταση (Λ) 1500* (W) 1200* (Χ) 2100MM



(2) τα βήματα λειτουργίας αυτής της μηχανής


Γύρω στις ώρες 1000pcs/8, είναι μόνο μια τραχιά ιδέα, εξαρτάται από το armature αριθμό αριθμού και στροφής αυλακώσεων.
Armature φορτίων στη σαΐτα με το χέρι, πιέζει το κουμπί ΕΝΑΡΞΗΣ, η σαΐτα θα παραδώσει armature στη θέση τυλίγματος, και το αυτόματο τύλιγμα, η ευρετηρίαση και η κοπή καλωδίων, μετά από να ολοκληρώσουν, η σαΐτα θα πάρουν έξω τελειωμένο armature από τη θέση τυλίγματος, ο χειριστής ξεφορτώνει τελειωμένο armature, ένας κύκλος ολοκληρώνεται.

(3) κύρια λειτουργία και χαρακτηριστικό μηχανών


Σχεδίαση τυλίγματος: κάθε μηχανή έχει σχεδιάζοντας τυλίγματος ενός συνόλου και τρεις κάθετες άνεμος μορφές.
Ολόκληρο το σύνολο σχεδίασης μπορεί να αλλάξουν, και παίρνει για 15min.
Η περιστροφική πλάκα είναι δομή δύο σταθμών. Υιοθετεί το σερβο σύστημα για να περιστραφεί και να συντάξει ευρετήριο τη μορφή μεταφοράς.
Επιτρέψτε τρία καλώδια που τυλίγουν ταυτόχρονα.
Ο κύριος άξονας ελέγχεται από τη σερβο μηχανή. Η ακρίβεια αριθμού στροφής σπειρών είναι στροφή ±1.
Η ταχύτητα περιστροφής εργασίας μπορεί να τεθεί. Η μηχανή δεν έχει κανέναν ευδιάκριτους δόνηση και θόρυβο.
Χωρίς ζημία σμάλτων και θραύση καλωδίων. Μόλις οργανωθεί έξω το καλώδιο χαλκού, η μηχανή θα σταματήσει αυτόματα.
Το PLC μπορεί να θέσει τον αριθμό στροφής, ταχύτητα τυλίγματος, σχεδίαση βυθισμένο ύψος, σχεδίαση βυθισμένες ταχύτητα και κατεύθυνση τυλίγματος.
Χ ο άξονας Andy hooker καλωδίων και του κόπτη καλωδίων υιοθετεί το σερβο σύστημα. Μπορεί να ρυθμίσει το μήκος του καλωδίου γεφυρών και να οδηγήσει το καλώδιο.
Η σχεδίαση που βυθίζεται σύστημα υιοθετεί το σερβο. Ο ανώτατος αριθμός τμήματος σχεδίασης που βυθίζεται είναι 6.



(4) σχεδιάγραμμα OEM/ODM


Εκμεταλλεμένος πλήρως τους πεπειραμένους μηχανικούς, επιδέξιοι επαγγελματίες, τέλειος εξοπλισμός, αυστηρός έλεγχος διαδικασίας παραγωγής και ευρύ δίκτυο υπηρεσιών κάλυψης, αφιερωνόμαστε για να παρέχουμε στους πελάτες μας τη βελτιστοποιημένη λύση στην κατασκευή ηλεκτρικών κινητήρων. Μέχρι στιγμής, εκτός από το μεγάλο μερίδιο αγοράς στην Κίνα, εξάγουμε έξω τις μηχανές στις παγκόσμιες χώρες όπως οι ΗΠΑ, η Ιταλία, η Αυστραλία, η Ινδία, η Βραζιλία, το Μεξικό, η Τουρκία, η Ταϊλάνδη, το Βιετνάμ, το Ιράν, κ.λπ., και οι μηχανές μας μοιράζονται τη μεγάλη φήμη μεταξύ των πελατών για το ανθεκτική, αξιόπιστη απόδοση, λογική τιμή και καλή μετά από-υπηρεσία.



(5) σχεδιάγραμμα γραμμών παραγωγής



Με την καλή υπηρεσία, την επαγγελματική ομάδα και την αξιόπιστη ποιότητα, SMT παρέχει στον πελάτη τα διαφορετικά είδη μηχανής εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ μηχανή, μηχανή BLDC που κατασκευάζει την τεχνική συμβουλευτική υπηρεσία και τη με το κλειδί στο χέρι προβάλλοντας υπηρεσία, συμπεριλαμβανομένης της αξιολόγησης δαπανών μηχανών, τεχνογνωσία κατασκευής, κατάρτιση προσωπικού, και συμπληρώνει το με το κλειδί στο χέρι πρόγραμμα.



(6) για μας


Ο έξυπνος εξοπλισμός μηχανών Suzhou που κατασκευάζει τη Co., ΕΠΕ είναι μια από τις βασικές επιχειρήσεις υψηλής τεχνολογίας που ειδικεύονται στο σχεδιασμό, την παραγωγή και την πώληση των εξοπλισμών κατασκευής μηχανών στην Κίνα. Η επιχείρηση έχει τώρα σχεδόν 150 υπαλλήλους, που περιλαμβάνουν περισσότερους από 30 μηχανικούς και τεχνικούς, με την περιοχή οικοδόμησης για 20.000 τετραγωνικά μέτρα και εκατό σύνολα προηγμένων εξοπλισμών παραγωγής και δοκιμής. _αυτός είμαι τώρα είμαι για σχεδιάζω και κατασκευάζω πλήρης γραμμή παραγωγής (έναρξη από σπείρα τυλίγω τελικός διαμορφώνω ένας στάτης) για ρεύμα μηχανή όπως σπίτι συσκευή μηχανή, βιομηχανικός μέσος και μικρός μηχανή, αντλία μηχανή, κυλώ πόρτα μηχανή και αυτοκινητικός μηχανή κ.λπ. Το 2012, SMT πέρασε την πιστοποίηση ISO9001: 2000 ποιοτικό σύστημα διαχείρισης.
