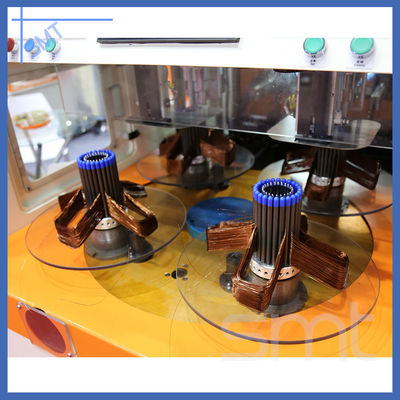

Αυτόματο καλώδιο χαλκού σπειρών στατών που κατασκευάζει τη μηχανή/την αυτόματη κάθετη μηχανή τυλίγματος σπειρών καλωδίων μηχανών
Σερβο μηχανή: Mitsubishi
Σύστημα ελέγχου: Yitu Ταϊβάν
Οθόνη επαφής: Tongtai
Αισθητήρας: Autonics
Διακόπτης και κουμπί: Σνάιντερ
Άλλα ηλεκτρικά μέρη: Delixi το /Schneider
Το αυτόματο καλώδιο χαλκού σπειρών στατών που κατασκευάζει τη μηχανή είναι ένα είδος αυτόματης άνεμος μηχανής ενιαίος-κεφαλιών και διπλός-σταθμών αυτόματος βάλτε τη σπείρα στην προηγούμενη ορντινάντσα μεταφοράς ιδιαίτερα κατάλληλος για το υψηλό γεμίζοντας ποσοστό αυλακώσεων, μικρός στάτης εγκοπών τον τρόπο τυλίγματος όπως ο αυτόματος εκσκαφέας, αυτόματη τέμνουσα και αυτόματη ευρετηρίαση μπορεί να τελειώσουν σε έναν χρόνο διαδοχικά η παράμετρος θα μπορούσε να τεθεί στην ανθρώπου-μηχανής διεπαφή, η ένταση τυλίγματος είναι διευθετήσιμη λάβετε το συνεχή/ασυνεχή άνεμος τρόπο και συναντά 2 πόλους, 4 πόλους και 6 σπείρες πόλων που τυλίγουν,
(1) κύρια τεχνικά στοιχεία
Πρότυπο |
SMT-LR100 SMT-LR150I SMT-LR150 ΙΙ SMT_LR200 | LR100 | LR200 |
| Άνεμος κεφάλι | 1 1 1 1 | 2 | 2 |
| Διάμετρος καλωδίων (χιλ.) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| Ξεφορτώστε την ταχύτητα | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Ύψος σωρών | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Ακρίβεια τυλίγματος | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Παροχή ηλεκτρικού ρεύματος | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Πίεση αέρα | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Βάρος | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Διάσταση (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) εφαρμογή
Αυτή η μηχανή είναι κατάλληλη για 2 πόλους, τους 4 πόλους και το τύλιγμα σπειρών 6poles.
(3) κύρια λειτουργία και χαρακτηριστικό μηχανών
Σχεδίαση τυλίγματος: κάθε μηχανή έχει σχεδιάζοντας τυλίγματος ενός συνόλου και τρεις κάθετες άνεμος μορφές.
Ολόκληρο το σύνολο σχεδίασης μπορεί να αλλάξουν, και παίρνει για 15min.
Η περιστροφική πλάκα είναι δομή δύο σταθμών. Υιοθετεί το σερβο σύστημα για να περιστραφεί και να συντάξει ευρετήριο τη μορφή μεταφοράς.
Επιτρέψτε τρία καλώδια που τυλίγουν ταυτόχρονα.
Ο κύριος άξονας ελέγχεται από τη σερβο μηχανή. Η ακρίβεια αριθμού στροφής σπειρών είναι στροφή ±1.
Η ταχύτητα περιστροφής εργασίας μπορεί να τεθεί. Η μηχανή δεν έχει κανέναν ευδιάκριτους δόνηση και θόρυβο.
Χωρίς ζημία σμάλτων και θραύση καλωδίων. Μόλις οργανωθεί έξω το καλώδιο χαλκού, η μηχανή θα σταματήσει αυτόματα.
Το PLC μπορεί να θέσει τον αριθμό στροφής, ταχύτητα τυλίγματος, σχεδίαση βυθισμένο ύψος, σχεδίαση βυθισμένες ταχύτητα και κατεύθυνση τυλίγματος.
Χ ο άξονας Andy hooker καλωδίων και του κόπτη καλωδίων υιοθετεί το σερβο σύστημα. Μπορεί να ρυθμίσει το μήκος του καλωδίου γεφυρών και να οδηγήσει το καλώδιο.
Η σχεδίαση που βυθίζεται σύστημα υιοθετεί το σερβο. Ο ανώτατος αριθμός τμήματος σχεδίασης που βυθίζεται είναι 6.
(4) σχεδιάγραμμα OEM/ODM
Εκμεταλλεμένος πλήρως τους πεπειραμένους μηχανικούς, επιδέξιοι επαγγελματίες, τέλειος εξοπλισμός, αυστηρός έλεγχος διαδικασίας παραγωγής και ευρύ δίκτυο υπηρεσιών κάλυψης, αφιερωνόμαστε για να παρέχουμε στους πελάτες μας τη βελτιστοποιημένη λύση στην κατασκευή ηλεκτρικών κινητήρων. Μέχρι στιγμής, εκτός από το μεγάλο μερίδιο αγοράς στην Κίνα, εξάγουμε έξω τις μηχανές στις παγκόσμιες χώρες όπως οι ΗΠΑ, η Ιταλία, η Αυστραλία, η Ινδία, η Βραζιλία, το Μεξικό, η Τουρκία, η Ταϊλάνδη, το Βιετνάμ, το Ιράν, κ.λπ., και οι μηχανές μας μοιράζονται τη μεγάλη φήμη μεταξύ των πελατών για το ανθεκτική, αξιόπιστη απόδοση, λογική τιμή και καλή μετά από-υπηρεσία.
(5) σχεδιάγραμμα γραμμών παραγωγής
Με την καλή υπηρεσία, την επαγγελματική ομάδα και την αξιόπιστη ποιότητα, Nide παρέχει στον πελάτη τα διαφορετικά είδη μηχανής εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ μηχανή, μηχανή BLDC που κατασκευάζει την τεχνική συμβουλευτική υπηρεσία και τη με το κλειδί στο χέρι προβάλλοντας υπηρεσία, συμπεριλαμβανομένης της αξιολόγησης δαπανών μηχανών, τεχνογνωσία κατασκευής, κατάρτιση προσωπικού, και συμπληρώνει το με το κλειδί στο χέρι πρόγραμμα.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
