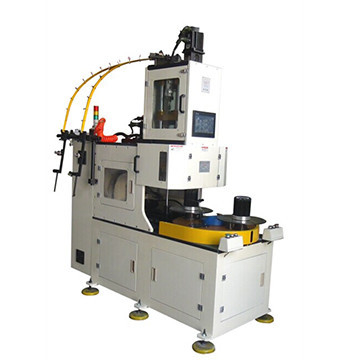

Πλήρως αυτόματη μηχανή περιτύλιξης στατορίου 2000r/min 150mm στοίβλος

Αυτόματη Μηχανή Περιστροφής Πηνίων για Επαγωγικό Κινητήρα AC Motor

Αυτή η μηχανή χρησιμοποιείται κυρίως για την περιέλιξη του στάτη 2 πόλων. Ένας στάτης θα τυλιχτεί σε κάθε κύκλο, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής, αυτόματη φόρτωση και αφαίρεση καλουπιού, για τη μείωση της έντασης της τεχνητής εργασίας. Η διαδικασία περιέλιξης μπορεί να πραγματοποιήσει λειτουργίες χτυπήματος (5 φορές), σύσφιξης, η διαδρομή και η γωνία περιστροφής της διαδρομής του μοχλού πιρουνιού πτήσης μπορούν να ρυθμιστούν εντός ορισμένου εύρους ανάλογα με τις ανάγκες. Πλήρες πλαίσιο από κράμα αλουμινίου (ανοδική οξείδωση) με εισαγόμενη προστασία από ακρυλικό. Ο ηλεκτρισμός ελέγχεται κυρίως από PLC, οθόνη και μετατροπέα συχνότητας. Ασφαλής και αξιόπιστη ρύθμιση, οθόνη.

Κύρια λειτουργία και χαρακτηριστικό της μηχανής

Η μηχανή περιέλιξης πηνίων ηλεκτρικού κινητήρα είναι μια αυτόματη κάθετη μηχανή περιέλιξης διπλού σταθμού, ο περιστρεφόμενος δίσκος είναι δομή δύο σταθμών. Υιοθετεί σύστημα servo για περιστροφή και μεταφορά ευρετηρίου.

Δυνατότητα περιέλιξης πηνίων με ακρίβεια στον τροχό σαν πιρούνι και εύκολη μεταφορά του πηνίου στον τοποθετητή πηνίων, με υψηλή απόδοση και εξαιρετικό αποτέλεσμα περιέλιξης.

Κάθε μηχανή περιέλιξης πηνίων έχει ένα σετ εργαλείων περιέλιξης και τρεις κάθετες μορφές περιέλιξης.

Ολόκληρο το σετ εργαλείων μπορεί να αλλαχθεί και χρειάζονται περίπου 15 λεπτά.

Ο κύριος άξονας ελέγχεται από σερβοκινητήρα. Η ακρίβεια του αριθμού στροφών του πηνίου είναι ±1 στροφή.

Το PLC μπορεί να ρυθμίσει τον αριθμό στροφών, την ταχύτητα περιέλιξης, το ύψος βύθισης των εργαλείων, την ταχύτητα βύθισης των εργαλείων και την κατεύθυνση περιέλιξης.

Οι άξονες X και Y του γάντζου σύρματος και του κόφτη σύρματος υιοθετούν σύστημα servo. Μπορεί να ρυθμίσει το μήκος του σύρματος γέφυρας και του καλωδίου.

Η βύθιση των εργαλείων υιοθετεί σύστημα servo. Ο μέγιστος αριθμός τμημάτων της βύθισης των εργαλείων είναι 6.

Επιτρέψτε την περιέλιξη δύο συρμάτων ταυτόχρονα.

Και είναι εφοδιασμένο με τη λειτουργία εμφάνισης δυναμικών στροφών, πραγματικών στροφών, καθορισμένων στροφών, αιτιών βλάβης και αυτοέλεγχου θέσης.

Χωρίς ζημιά στο σμάλτο και σπάσιμο σύρματος. Μόλις τελειώσει το χάλκινο σύρμα, η μηχανή θα σταματήσει αυτόματα.

Η αυτόματη μηχανή περιέλιξης πηνίων δεν έχει διακριτές δονήσεις και θόρυβο.

(1) Κύρια Τεχνικά Δεδομένα

(2) Εφαρμογή

Αυτή η μηχανή είναι κατάλληλη για περιέλιξη πηνίων 2 πόλων, 4 πόλων και 6 πόλων.

(3) Κύρια λειτουργία και χαρακτηριστικό της μηχανής

Εργαλεία περιέλιξης: κάθε μηχανή έχει ένα σετ εργαλείων περιέλιξης και τρεις κάθετες μορφές περιέλιξης.
Ολόκληρο το σετ εργαλείων μπορεί να αλλαχθεί και χρειάζονται περίπου 15 λεπτά.
Ο περιστρεφόμενος δίσκος είναι δομή δύο σταθμών. Υιοθετεί σύστημα servo για περιστροφή και μεταφορά ευρετηρίου.
Επιτρέψτε την περιέλιξη τριών συρμάτων ταυτόχρονα.
Ο κύριος άξονας ελέγχεται από σερβοκινητήρα. Η ακρίβεια του αριθμού στροφών του πηνίου είναι ±1 στροφή.
Η ταχύτητα περιστροφής εργασίας μπορεί να ρυθμιστεί. Η μηχανή δεν έχει διακριτές δονήσεις και θόρυβο.
Χωρίς ζημιά στο σμάλτο και σπάσιμο σύρματος. Μόλις τελειώσει το χάλκινο σύρμα, η μηχανή θα σταματήσει αυτόματα.
Το PLC μπορεί να ρυθμίσει τον αριθμό στροφών, την ταχύτητα περιέλιξης, το ύψος βύθισης των εργαλείων, την ταχύτητα βύθισης των εργαλείων και την κατεύθυνση περιέλιξης.
Οι άξονες X και Y του γάντζου σύρματος και του κόφτη σύρματος υιοθετούν σύστημα servo. Μπορεί να ρυθμίσει το μήκος του σύρματος γέφυρας και του καλωδίου.
Η βύθιση των εργαλείων υιοθετεί σύστημα servo. Ο μέγιστος αριθμός τμημάτων της βύθισης των εργαλείων είναι 6.

(4) Προφίλ OEM/ODM

Εκμεταλλευόμενοι πλήρως τους έμπειρους μηχανικούς, τους εξειδικευμένους επαγγελματίες, τον τέλειο εξοπλισμό, τον αυστηρό έλεγχο της διαδικασίας κατασκευής και το ευρύ δίκτυο εξυπηρέτησης, είμαστε αφοσιωμένοι στην παροχή στους πελάτες μας της βελτιστοποιημένης λύσης για την κατασκευή ηλεκτρικών κινητήρων. Μέχρι στιγμής, εκτός από το μεγάλο μερίδιο αγοράς στην Κίνα, εξάγουμε μηχανήματα σε χώρες παγκοσμίως όπως οι ΗΠΑ, η Ιταλία, η Αυστραλία, η Ινδία, η Βραζιλία, το Μεξικό, η Τουρκία, η Ταϊλάνδη, το Βιετνάμ, το Ιράν κ.λπ., και τα μηχανήματά μας μοιράζονται τη μεγάλη φήμη μεταξύ των πελατών για την ανθεκτική, αξιόπιστη απόδοση, την λογική τιμή και την καλή εξυπηρέτηση μετά την πώληση.

(5) Προφίλ Γραμμής Παραγωγής

Με καλή εξυπηρέτηση, επαγγελματική ομάδα και αξιόπιστη ποιότητα, η SMT παρέχει στον πελάτη διαφορετικά είδη τεχνικών συμβουλευτικών υπηρεσιών κατασκευής κινητήρων AC, DC, BLDC και υπηρεσίες έργων Turn-key, συμπεριλαμβανομένης της αξιολόγησης του κόστους του κινητήρα, της τεχνογνωσίας κατασκευής, της εκπαίδευσης προσωπικού και του πλήρους έργου turn-key.
