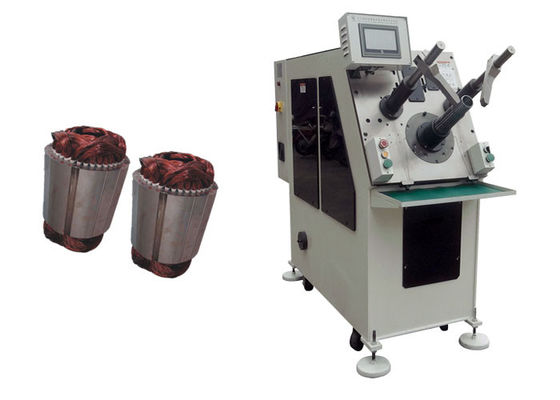

Μικρός στάτης μηχανών που τυλίγει παρεμβάλλοντας την αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή

Μικρός στάτης μηχανών που τυλίγει παρεμβάλλοντας την αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή

  • Μικρός στάτης μηχανών που τυλίγει παρεμβάλλοντας την αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή
  • Μικρός στάτης μηχανών που τυλίγει παρεμβάλλοντας την αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή
Μικρός στάτης μηχανών που τυλίγει παρεμβάλλοντας την αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: SMT
Πιστοποίηση: ISO / SGS Audit
Αριθμό μοντέλου: SMT-K90
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Κιβώτιο κοντραπλακέ με τη πλαστική τσάντα
Χρόνος παράδοσης: 7 - 10 εβδομάδες
Όροι πληρωμής: T / T, L / C
Δυνατότητα προσφοράς: 1pcs/7 - 10 εβδομάδες
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Name: Small Motor Automatic Coil Inserting Machine for Stator / Coil Inserting Machine Model: K90
Stator I.D.: 20-100mm Stator O.D.: ≤160mm
Tooling Travel: 3-10mm Power Supply: ≤70mm
Condition: New Warranty: 12 months
Υψηλό φως:

μηχανή εισαγωγής σπειρών

,

Σφήνα που παρεμβάλλει τη μηχανή

Αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή για το στάτη/σπείρα που παρεμβάλλει τη μηχανή SMT - K90





Η σπείρα και η σφήνα ενθέτων μηχανών ταυτόχρονα, εισαγωγή σπειρών ελέγχονται από το σύστημα σερβο μηχανών, και την εισαγωγή σφηνών από τη μεταβλητή μηχανή συχνότητας.
Ελέγχεται από HMI, και η μηχανή μπορεί να εντοπίσει τη διακοπή αυτόματα.
Αυτή η μηχανή είναι κατάλληλη για το υλικό ρόλων σφηνών ταινιών πολυεστέρα με το σταθερό πάχος και το σταθερό πλάτος (η διάσταση πλάτους και πάχους παρέχεται από τον πελάτη)
Η σίτιση σφηνών είναι με να περπατήσει τη μηχανή, σίτιση του μήκους, κοπή, διαμόρφωση, η παρεμβολή του αριθμού αυλακώσεων θα μπορούσε να τεθεί.
Και το καλώδιο χαλκού και το καλώδιο αλουμινίου ισχύουν.
Ικανότητα παραγωγής ≤25s/set (αποκλείστε τις theman-ώρες για τη βοηθητική εργασία)
Αρχικό ποσοστό προσόντων για το χαλκό wire≥98.5%, μετά από την επανάληψη, το ποσοστό ≥99.5%



Αυτόματη επαγωγής μηχανών στατών μηχανή εισαγωγής σπειρών άνεμος

Γρήγορη λεπτομέρεια:

1.Automatically παρεμβάλλουν το τύλιγμα στην αυλάκωση στατών.
2.This η μηχανή χρησιμοποιείται για το στάτη μηχανών επαγωγής.
3.The το τύλιγμα/η σπείρα και η σφήνα/η τοπ κάλυψη παρεμβάλλονται ταυτόχρονα.
4. Απλή λειτουργία, χαμηλού θορύβου, γρήγορη ταχύτητα και υψηλός αυτοματισμός.
5. PLC και έλεγχος οθόνης αφής.

Περιγραφή:

Αυτή η μηχανή είναι κατάλληλη για τη σπείρα και τη σφήνα στο στάτη από το σερβο σύστημα Αυτός ο τύπος στάτη που τυλίγει παρεμβάλλοντας τη μηχανή μπορεί να παρεμβάλει τη σπείρα και να ενσφηνώσει ή να κουλουριάσει και τη σφήνα στο μέσο της αυλάκωσης στο στάτη σε έναν χρόνο η σίτιση σφηνών πρόκειται να είσαι γίνοντη να περπατήσει της BT μηχανή, και η παρεμβολή σπειρών και σφηνών είναι από το σερβο σύστημα η διαφορετική παράμετρος θα μπορούσε να τεθεί στην ανθρώπου-μηχανής διεπαφή ο τρόπος ταχύτητας και σίτισης είναι acquirable σύμφωνα με το διαφορετικό γεμίζοντας ποσοστό αυλακώσεων και το διαφορετικό είδος καλωδίου η διαφορετική παραγωγή στατών μεγέθους μπορεί να επιτευχθεί με τη μεταβαλλόμενη σχεδίαση ειδικά ισχύστε για τις μηχανές επαγωγής μικροϋπολογιστών όπως η μηχανή κλιματιστικών μηχανημάτων, η μηχανή πλυντηρίων, η μηχανή συμπίεσης, η μηχανή ανεμιστήρων, η γεννήτρια και η μηχανή αντλιών.

Στοιχεία Techanical

Ανώτατος στάτης O.D 160mm
Στάτης I.D 20~100mm
Ανώτατο μήκος σωρών στατών 120mm
Σειρά αριθμού αυλακώσεων 8~48 αυλακώσεις
Max που τυλίγει το ποσοστό σίτισης 80%
Κατάλληλο καλώδιο Καλώδιο χαλκού/καλώδιο αργιλίου
Πηγή ισχύος 380V/50Hz
Πηγή αέρα 0.5-0.8MPa
Παραγωγικότητα μηχανών 400pcs/8 ώρες
Διάσταση μηχανών 1800mm × 650mm × 1700 χιλ.
Βάρος περίπου 1000Kg

Εφαρμογή:

Αυτή η μηχανή μπορεί να παρεμβάλει το τύλιγμα/τη σπείρα και τη σφήνα/τη τοπ κάλυψη στην αυλάκωση στατών ταυτόχρονα. Αυτή η μηχανή χρησιμοποιείται για το στάτη μηχανών επαγωγής που ανταποκρίνονται στην προδιαγραφή στον κάτωθι πίνακα.

Ανταγωνιστικά πλεονεκτήματα:

Η απλή λειτουργία, η γρήγορη ταχύτητα και η υψηλή αυτοματοποίηση, η σφήνα και το τύλιγμα παρεμβάλλονται ταυτόχρονα. Αποταμίευση κόστους εργασίας. PLC και έλεγχος οθόνης αφής.


Κύρια λειτουργία και χαρακτηριστικό μηχανών
l. Η μηχανή παρεμβάλλει τη σπείρα και η σφήνα ταυτόχρονα, εισαγωγή σπειρών ελέγχεται από το σύστημα σερβο μηχανών, και την εισαγωγή σφηνών από τη μεταβλητή μηχανή συχνότητας.
2. Ελέγχεται από HMI, και η μηχανή μπορεί να εντοπίσει τη διακοπή αυτόματα.
3. Αυτή η μηχανή είναι κατάλληλη για το υλικό ρόλων σφηνών ταινιών πολυεστέρα με το σταθερό πάχος και το σταθερό πλάτος (η διάσταση πλάτους και πάχους παρέχεται από τον πελάτη)
4. Η σίτιση σφηνών είναι με να περπατήσει τη μηχανή. το μήκος σίτισης, κοπή, διαμόρφωση, που παρεμβάλλει τον αριθμό αυλακώσεων θα μπορούσε να τεθεί.
5. Και το καλώδιο χαλκού και το καλώδιο αλουμινίου είναι appliable.
6. Ικανότητα παραγωγής ≤25s/set (αποκλείστε τις ανθρωπώρες για τη βοηθητική εργασία)
Κύρια συστατικά
PLC: Mitsubishi
Σερβο μηχανή: Mitsubishi
Μηχανή σίτισης σφηνών: Sihai
Οθόνη επαφής: Tongtai
Κύλινδρος: SMC
Αισθητήρας: Autonics
Διακόπτης και κουμπί: Σνάιντερ
Άλλα ηλεκτρικά μέρη: Delixi/Σνάιντερ

Αυτόματος στάτης μηχανών επαγωγής που τυλίγει παρεμβάλλοντας τη μηχανή


Μικρός στάτης μηχανών που τυλίγει παρεμβάλλοντας την αυτόματη σπείρα μηχανών που παρεμβάλλει τη μηχανή 0
