Long Motor Stator Coil Winding Machine Automatically SMT - DR1200

Μακριά μηχανή τυλίγματος σπειρών στατών μηχανών αυτόματα SMT - DR1200

  • Υψηλό φως

    Αυτόματη μηχανή τυλίγματος σπειρών

    ,

    Αυτόματη armature μηχανή τυλίγματος

  • όνομα
    Μακριά μηχανή τυλίγματος σπειρών στατών μηχανών αυτόματα
  • Ιπτάμενο
    200mm
  • Αριθμός μεταφοράς
    2-6pcs
  • Τροφοδοσία
    220v/50/60Hz 3Kw
  • Διάσταση
    2300x 2200 X 2000mm
  • Άνεμος κεφάλι
    8τεμ
  • Πίεση αέρα
    0.4-0.6mpa
  • Χρώμα
    Λευκή κίτρινο
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    SMT
  • Πιστοποίηση
    ISO9001/SGS
  • Αριθμό μοντέλου
    Smt-DR1200
  • Ποσότητα παραγγελίας min
    1 ομάδα
  • Τιμή
    Negotiable
  • Συσκευασία λεπτομέρειες
    Ξύλινη συσκευασία κιβωτίων κατάλληλη για τη μηχανή σας.
  • Χρόνος παράδοσης
    33 - 58 ημέρες
  • Όροι πληρωμής
    Μ / Τ, L / C, Western Union
  • Δυνατότητα προσφοράς
    1pcs/33 - 58 ημέρες

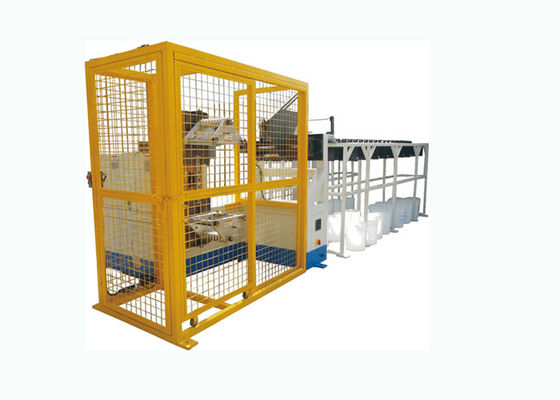

Μακριά μηχανή τυλίγματος σπειρών στατών μηχανών αυτόματα SMT - DR1200

Μακριά μηχανή τυλίγματος σπειρών στατών μηχανών αυτόματα SMT - DR1200





a. Ο υπόλοιπος κόσμος του νήματος με το άνεμος κεφάλι οκτώ, το επικεφαλής μήκος τυλίγματος και την ανύψωση μπορεί να ρυθμιστεί εύκολα.
b.Equipped με το κινητό πλαίσιο καλωδίων (συμπεριλαμβανομένου μασουριού οκτώ ομάδας και οκτώ στροφίων, το μέγεθος είναι διάμετρος × 300mm 120mm).
γ. Με τον άξονα δύο φορμών: διαστάσεις 16 × 16 × 630mm
Δ. το μέγεθος πλαισίων ανεφοδιασμού είναι 800 × 800 × 780mm.
ε. εγκαταστήστε τους αντιστάτες φρένων, η θέση ακριβέστερα



(1) κύρια τεχνική ημερομηνία



Στοιχείο Στοιχεία
Πρότυπο DR1200
Διάμετρος ταλάντευσης ≤900mm
Διάμετρος καλωδίων 0.4 - 1.5mm
Καλώδιο αριθ. Paralle. ≤ 40pieces
Πίεση αέρα 0.4 -0- 0,6 MPA
Παροχή ηλεκτρικού ρεύματος 220V/ 50/60Hz, 3kw
Βάρος μηχανών Περίπου 1100kg
Διάσταση μηχανών (LxWxH) 2300x 2200 X 2000mm



(2) εφαρμογή:
Αυτή η μηχανή είναι κατάλληλη για 2 πόλους, τύλιγμα 4 σπειρών πόλων.

(3) κύρια λειτουργία και χαρακτηριστικό μηχανών


Σχεδίαση τυλίγματος: κάθε μηχανή έχει σχεδιάζοντας τυλίγματος ενός συνόλου και τρεις κάθετες άνεμος μορφές.
Ολόκληρο το σύνολο σχεδίασης μπορεί να αλλάξουν, και παίρνει για 15min.
Η περιστροφική πλάκα είναι δομή δύο σταθμών. Υιοθετεί το σερβο σύστημα για να περιστραφεί και να συντάξει ευρετήριο τη μορφή μεταφοράς.
Επιτρέψτε τρία καλώδια που τυλίγουν ταυτόχρονα.
Ο κύριος άξονας ελέγχεται από τη σερβο μηχανή. Η ακρίβεια αριθμού στροφής σπειρών είναι στροφή ±1.
Η ταχύτητα περιστροφής εργασίας μπορεί να τεθεί. Η μηχανή δεν έχει κανέναν ευδιάκριτους δόνηση και θόρυβο.
Χωρίς ζημία σμάλτων και θραύση καλωδίων. Μόλις οργανωθεί έξω το καλώδιο χαλκού, η μηχανή θα σταματήσει αυτόματα.
Το PLC μπορεί να θέσει τον αριθμό στροφής, ταχύτητα τυλίγματος, σχεδίαση βυθισμένο ύψος, σχεδίαση βυθισμένες ταχύτητα και κατεύθυνση τυλίγματος.
Χ ο άξονας Andy hooker καλωδίων και του κόπτη καλωδίων υιοθετεί το σερβο σύστημα. Μπορεί να ρυθμίσει το μήκος του καλωδίου γεφυρών και να οδηγήσει το καλώδιο.
Η σχεδίαση που βυθίζεται σύστημα υιοθετεί το σερβο. Ο ανώτατος αριθμός τμήματος σχεδίασης που βυθίζεται είναι 6.



(4) σχεδιάγραμμα OEM/ODM


Εκμεταλλεμένος πλήρως τους πεπειραμένους μηχανικούς, επιδέξιοι επαγγελματίες, τέλειος εξοπλισμός, αυστηρός έλεγχος διαδικασίας παραγωγής και ευρύ δίκτυο υπηρεσιών κάλυψης, αφιερωνόμαστε για να παρέχουμε στους πελάτες μας τη βελτιστοποιημένη λύση στην κατασκευή ηλεκτρικών κινητήρων. Μέχρι στιγμής, εκτός από το μεγάλο μερίδιο αγοράς στην Κίνα, εξάγουμε έξω τις μηχανές στις παγκόσμιες χώρες όπως οι ΗΠΑ, η Ιταλία, η Αυστραλία, η Ινδία, η Βραζιλία, το Μεξικό, η Τουρκία, η Ταϊλάνδη, το Βιετνάμ, το Ιράν, κ.λπ., και οι μηχανές μας μοιράζονται τη μεγάλη φήμη μεταξύ των πελατών για το ανθεκτική, αξιόπιστη απόδοση, λογική τιμή και καλή μετά από-υπηρεσία.



(5) σχεδιάγραμμα γραμμών παραγωγής



Με την καλή υπηρεσία, την επαγγελματική ομάδα και την αξιόπιστη ποιότητα, Nide παρέχει στον πελάτη τα διαφορετικά είδη μηχανής εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ μηχανή, μηχανή BLDC που κατασκευάζει την τεχνική συμβουλευτική υπηρεσία και τη με το κλειδί στο χέρι προβάλλοντας υπηρεσία, συμπεριλαμβανομένης της αξιολόγησης δαπανών μηχανών, τεχνογνωσία κατασκευής, κατάρτιση προσωπικού, και συμπληρώνει το με το κλειδί στο χέρι πρόγραμμα.



(6) για το εργοστάσιό μας



Τοποθετημένη σε Suzhou, μια όμορφη πόλη της βιομηχανίας, καρδιά εμπορίου στον ποταμό Yangtze του δέλτα, έξυπνος είναι ειδικευμένη στην Ε&Α, την κατασκευή και τις πωλήσεις των μηχανημάτων μηχανών επαγωγής. Οι μηχανές μας που παράγονται στο εργοστάσιο Suzhou εφαρμόζονται κυρίως στις μηχανές επαγωγής όπως η μηχανή πλυντηρίων, η μηχανή κλιματιστικών μηχανημάτων, η μηχανή αντλιών, η μηχανή σπειρών, η τριφασική μηχανή, η μηχανή ανεμιστήρων και η μηχανή συμπιεστών, κ.λπ.
