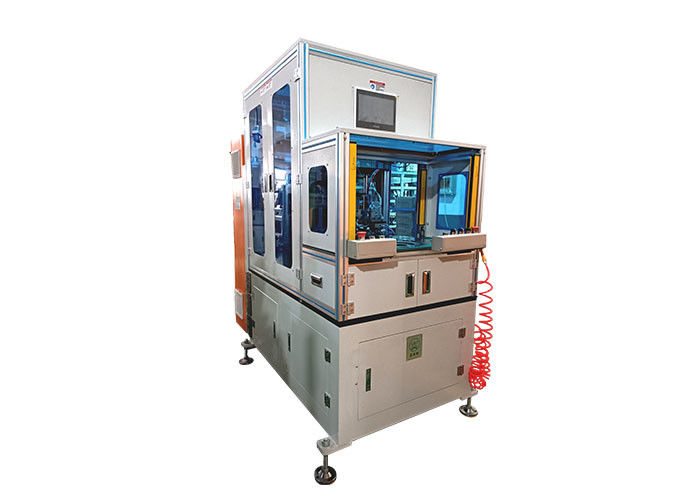

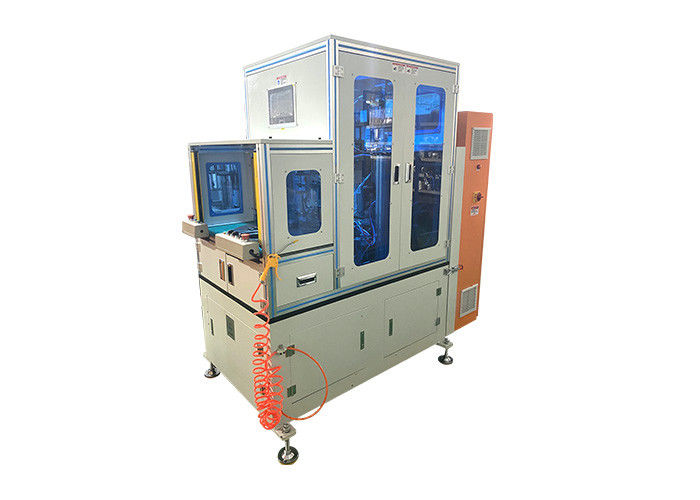

Μηχανή Διπλής Όψης Στατόρα Lacing Machine που οδηγείται από 7 Servos Lacing Industry Motor Winding Coil Ends

(1) Κύρια Χαρακτηριστικά της Μηχανής Στατόρα Coil Lacing Double Sides

A. Διαθέτει περιστρεφόμενο τραπέζι με δύο σταθμούς, έναν για lacing, έναν για φόρτωση/εκφόρτωση;

B. Υιοθετεί δύο βελόνες για να δένει και τις δύο πλευρές των πηνίων περιέλιξης του στάτορα αυτόματα;

C. Υιοθετεί σύστημα ελέγχου PLC για τον έλεγχο των σερβοκινητήρων επτά ατράκτων;

D. Η κύρια άτρακτος, η ευρετηρίαση του στάτορα και η ταλάντωση και των δύο βελόνων κινούνται από σερβοκινητήρες;

E. Η ρύθμιση του ύψους και των δύο άκρων του πηνίου είναι αυτόματη με έλεγχο servo, εύρος ρύθμισης 19~60mm;

F. Η ρύθμιση του ύψους στοίβας είναι αυτόματη με έλεγχο servo;

G. Ο σχεδιασμός εργαλείων διαχωρισμένου τύπου;

H. Με τη λειτουργία διάγνωσης σφαλμάτων;

I. Μπορεί να κάνει lacing slot by slot, interval slot, skip slot ή fancy lacing;

J. Εξοπλισμένο με αυτόματο μηχανισμό τροφοδοσίας, κοπής και σύσφιξης;

K. Σχεδιασμένο με δομή τάσης για την προσαρμογή του βαθμού σύσφιξης του lacing;

L. Τοποθέτηση χορδής, κάψιμο και κόμπωμα είναι αυτόματα;

M. Το αυτόματο σύστημα λίπανσης είναι προαιρετικό;

N. Η υποστήριξη σε πηνία χορδής στερεωμένα στο έδαφος (κυλινδρικά πηνία) είναι προαιρετική;

O. Στερέωση για την αποφυγή οποιουδήποτε είδους ζημιάς στο καλώδιο;

P. Εξοπλισμένο με σχάρα ασφαλείας, επαναφορά αυτόματα κατά την λήψη σήματος;

Q. Μπορεί να πληροί την επισυναπτόμενη απαίτηση ασφάλειας/εργονομίας;

R. Με κλειστό εξωτερικό προστατευτικό κάλυμμα;

S. Με μεγάλα παράθυρα ασφαλείας βολικά για συντήρηση;

T. Ο χειριστής εργάζεται σε όρθια στάση;

U. Πιέζοντας το κουμπί για να ξεκινήσει το μηχάνημα και με τα δύο χέρια;

V. Χρόνος αλλαγής:

*Αλλαγή ύψους στοίβας: ≈1min; (σχετικές παράμετροι μπορούν να κληθούν απευθείας στο HMI, δεν θα πάρει πολύ χρόνο)

Αλλαγή πλάκας εργαλείων: ≈5mins; (2 σταθμοί που θα αλλάξουν)

(2) Τεχνικές παράμετροι της μηχανής Stator Lacing

(3) Εφαρμογή της μηχανής Stator Lacing

Κατάλληλο για διάφορους κινητήρες, όπως κινητήρες οικιακών συσκευών, βιομηχανικούς κινητήρες, κινητήρες αντλιών νερού και πολλούς άλλους επαγωγικούς κινητήρες. Εάν το μέγεθος του στάτορα είναι εντός του εύρους εφαρμογής του μηχανήματος, αυτό το μηχάνημα μπορεί να λειτουργήσει.

(4) Κύρια κατανομή της μηχανής Stator Lacing

Ελεγκτής PLC: Siemens (Γερμανία);

Σύστημα Servo: Siemens (Γερμανία);

HMI: Siemens (Γερμανία);

Στοιχείο αισθητήρα: OMRON(Ιαπωνία), SCHNEIDER(Γαλλία);

Αισθητήρας Plug-in: OMRON(Ιαπωνία);

Άλλο ηλεκτρικό στοιχείο: SCHNEIDER (Γαλλία).

*Εάν ορισμένα συγκεκριμένα εξαρτήματα δεν είναι διαθέσιμα στο SCHNEIDER, θα αντικατασταθούν από IDEC(Ιαπωνία) και Delixi(Κίνα);

Σφαιρική βίδα: HIWIN(Ταϊβάν);

Ρουλεμάν: NSK(Ιαπωνία), SKF(Σουηδία);

Πνευματικό στοιχείο: AIRTAC (Ταϊβάν); ή SMC (Ιαπωνία)

Πίεση αέρα: 0.6~1MPa;

Ισχύς: σύμφωνα με την πραγματική διαμόρφωση;

Τροφοδοσία: τριφασική 380V/60Hz;

Βάρος: ≈1200Kg;(για αναφορά, σύμφωνα με την πραγματική διαμόρφωση)

Διάσταση mm: L1600×W900×H1900;  (για αναφορά, σύμφωνα με την πραγματική διαμόρφωση)

(5) Εμφάνιση λεπτομερειών

Ηλεκτρικό ντουλάπι - πλάκα εργαλείων και περιστρεφόμενο τραπέζι - αυτόματο σύστημα λίπανσης - τεντωτήρας για έλεγχο τάσης χορδής
