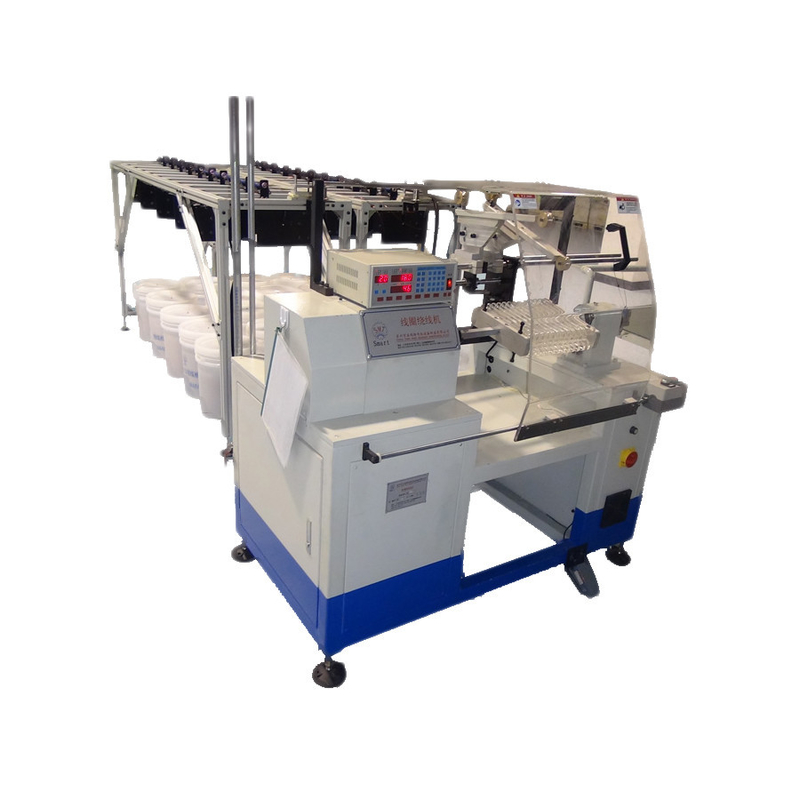

220V 2.2Kw ημιαυτόματη μηχανή περιτύλιξης στατήρα για αυτόματη εκκίνηση

SMT - Αυτόματη Μηχανή Περιστροφής Στατόρα R650 για Στατόρα Αυτόματου Εκκινητή

1. Υιοθετεί ελεγκτή ειδικού σκοπού για την υλοποίηση της λειτουργίας αυτόματης περιέλιξης, αυτόματης διάταξης, διασταύρωσης αυλακώσεων, αυτόματης διέλευσης του σωλήνα κεριού και ρύθμισης εξόδου κ.λπ.
2. Αυτή η μηχανή είναι κατάλληλη για την περιέλιξη του πηνίου για κινητήρα μεγάλης ισχύος.
3. Το εργαλείο θα μπορούσε να επεκταθεί και να συρρικνωθεί αυτόματα, επομένως, δεν χρειάζεται να αποφορτιστεί το εργαλείο κατά την εξαγωγή του τελικού πηνίου, μειώνοντας έτσι την εργασία και βελτιώνοντας την απόδοση.
4. Θα μπορούσε να παράγει πηνία διαφορετικών διαστάσεων που προορίζονται για στατόρες της ίδιας σειράς μεγέθους ρυθμίζοντας το εργαλείο και η τάση είναι ρυθμιζόμενη.

(1) Κύρια Τεχνική Παράμετρος

(2) Τα βήματα λειτουργίας αυτής της μηχανής

Απόδοση παραγωγής αυτής της μηχανής
Περίπου 1000pcs/8 ώρες, είναι μόνο μια πρόχειρη ιδέα, εξαρτάται από τον αριθμό των αυλακώσεων του οπλισμού και τον αριθμό των στροφών.
Φορτώστε τον οπλισμό στο λεωφορείο χειροκίνητα, πατήστε το κουμπί START, το λεωφορείο θα παραδώσει τον οπλισμό στη θέση περιέλιξης και αυτόματης περιέλιξης, ευρετηρίασης και κοπής σύρματος, μετά την ολοκλήρωση, το λεωφορείο θα βγάλει τον τελειωμένο οπλισμό από τη θέση περιέλιξης, ο χειριστής ξεφορτώνει τον τελειωμένο οπλισμό, ένας κύκλος ολοκληρώνεται.

(3) Κύρια λειτουργία και χαρακτηριστικό της μηχανής

Εργαλείο περιέλιξης: κάθε μηχανή έχει ένα σετ εργαλείων περιέλιξης και τρεις κάθετες μορφές περιέλιξης.
Ολόκληρο το σετ εργαλείων μπορεί να αλλάξει και χρειάζονται περίπου 15 λεπτά.
Ο περιστρεφόμενος δίσκος είναι δομή δύο σταθμών. Υιοθετεί σύστημα servo για περιστροφή και μεταφορά ευρετηρίου.
Επιτρέψτε την περιέλιξη τριών συρμάτων ταυτόχρονα.
Ο κύριος άξονας ελέγχεται από σερβοκινητήρα. Η ακρίβεια του αριθμού στροφών του πηνίου είναι ±1 στροφή.
Η ταχύτητα περιστροφής εργασίας μπορεί να ρυθμιστεί. Η μηχανή δεν έχει διακριτές δονήσεις και θόρυβο.
Χωρίς ζημιά στο σμάλτο και σπάσιμο σύρματος. Μόλις τελειώσει το χάλκινο σύρμα, η μηχανή θα σταματήσει αυτόματα.
Το PLC μπορεί να ρυθμίσει τον αριθμό στροφών, την ταχύτητα περιέλιξης, το ύψος βύθισης του εργαλείου, την ταχύτητα βύθισης του εργαλείου και την κατεύθυνση περιέλιξης.
Οι άξονες X και Y του γάντζου σύρματος και του κόφτη σύρματος υιοθετούν σύστημα servo. Μπορεί να ρυθμίσει το μήκος του σύρματος γέφυρας και του σύρματος μολύβδου.
Η βύθιση του εργαλείου υιοθετεί σύστημα servo. Ο μέγιστος αριθμός τμημάτων της βύθισης του εργαλείου είναι 6.

(4) Προφίλ OEM/ODM

Εκμεταλλευόμενοι πλήρως τους έμπειρους μηχανικούς, τους επιδέξιους επαγγελματίες, τον τέλειο εξοπλισμό, τον αυστηρό έλεγχο της διαδικασίας κατασκευής και το ευρύ δίκτυο εξυπηρέτησης, είμαστε αφοσιωμένοι στην παροχή στους πελάτες μας της βελτιστοποιημένης λύσης για την κατασκευή ηλεκτρικών κινητήρων. Μέχρι στιγμής, εκτός από το μεγάλο μερίδιο αγοράς στην Κίνα, εξάγουμε μηχανήματα σε χώρες σε όλο τον κόσμο, όπως ΗΠΑ, Ιταλία, Αυστραλία, Ινδία, Βραζιλία, Μεξικό, Τουρκία, Ταϊλάνδη, Βιετνάμ, Ιράν κ.λπ., και τα μηχανήματά μας μοιράζονται τη μεγάλη φήμη μεταξύ των πελατών για την ανθεκτική, αξιόπιστη απόδοση, την λογική τιμή και την καλή εξυπηρέτηση μετά την πώληση.

(5) Προφίλ γραμμής παραγωγής

Με καλή εξυπηρέτηση, επαγγελματική ομάδα και αξιόπιστη ποιότητα, η SMT  παρέχει στον πελάτη διάφορα είδη τεχνικών συμβουλευτικών υπηρεσιών κατασκευής κινητήρων AC, κινητήρων DC, κινητήρων BLDC και υπηρεσίες έργων Turn-key, συμπεριλαμβανομένης της αξιολόγησης του κόστους του κινητήρα, της τεχνογνωσίας κατασκευής, της εκπαίδευσης προσωπικού και του πλήρους έργου turn-key.

(6) Σχετικά με την Smart

Βρίσκεται στο Suzhou, μια όμορφη πόλη της βιομηχανίας, της εμπορικής καρδιάς στην περιοχή του Δέλτα του ποταμού Yangtze, η Smart ειδικεύεται στην Ε&Α, την κατασκευή και τις πωλήσεις μηχανημάτων επαγωγικών κινητήρων. Τα μηχανήματά μας που παράγονται στο εργοστάσιο Suzhou εφαρμόζονται κυρίως σε επαγωγικούς κινητήρες όπως κινητήρας πλυντηρίου, κινητήρας κλιματιστικού, κινητήρας αντλίας, κινητήρας πηνίου, τριφασικός κινητήρας, κινητήρας ανεμιστήρα και κινητήρας συμπιεστή κ.λπ.
