Μηχανή Εισαγωγής Οριζόντιων Στατορικών Τυλιγμάτων για Συμπιεστές και Βιομηχανικούς Κινητήρες με Εσωτερική Διάμετρο Στατόρα 60-150mm
-
Επισημαίνω
60-150mm Stator I.D Stator περιστρεφόμενη μηχανή εισαγωγής
,Μηχανή εισαγωγής συσσωρευτή κινητήρα εφαρμογής στατήρα περιστροφής
,Βιομηχανία Μηχανή εισαγωγής μηχανών για την εφαρμογή κινητήρων
-
ΟνομαΠηνία περιέλιξης κινητήρα συμπιεστή οριζόντια οριζόντια πηνία και χαρτί
-
ΜοντέλοSmt-QX08
-
Ταυτοποίηση του στατήρα≥φ60mm
-
Στάτης O.D≤Φ210mm
-
Τρόπος λειτουργίαςοριζόντιος
-
ΣύρμαCU / AL
-
ΕφαρμογήΚινητήρας συμπιεστή/βιομηχανία κινητήρα
-
ΚΑΕΕντάξει
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαSMT
-
ΠιστοποίησηISO / BV / SGS
-
Αριθμό μοντέλουSmt-QX08
-
Ποσότητα παραγγελίας min1 σετ
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΗ μηχανή εισαγωγής πηνίου συσκευάζεται με περιπτώσεις κόντρα πλακέ. Η διάστασή του είναι σύμφωνα με
-
Χρόνος παράδοσης60 εργάσιμες ημέρες μετά την παραγγελία
-
Όροι πληρωμήςT/t, l/c
-
Δυνατότητα προσφοράς10 ~ 20 σετ ανά 3 μήνες
Μηχανή Εισαγωγής Οριζόντιων Στατορικών Τυλιγμάτων για Συμπιεστές και Βιομηχανικούς Κινητήρες με Εσωτερική Διάμετρο Στατόρα 60-150mm
Συμπίεση κινητήρα περιστροφικές περιστροφές μηχανή εισαγωγής οριζόντια εισαγωγή περιστροφικές περιστροφές και χαρτί
Η μηχανή εισαγωγής σπείρωσης σπείρωσης κινητήρα της σειράς QX διαθέτει ένα δομικό σχεδιασμό εργαλείων για γρήγορες αλλαγές εργαλείων (8 λεπτά χρόνου αλλαγής).Η οριζόντια δομή εισαγωγής περιστροφής του είναι ιδανική για την παραγωγή μεγάλων στατόρων και μπορεί να ενσωματωθεί με πλατφόρμες εφόδου βοοειδών και μηχανές επέκτασης περιστροφής για τριπλή εισαγωγή περιστροφής, μειώνοντας την ένταση της εργασίας και απλοποιώντας την φόρτωση/αφόρτωση.
Τεχνικές παραμέτρους
| Σχήμα | Ειδικότερα: |
|---|---|
| Ταυτοποίηση του στατήρα | Φ60~Φ150mm |
| Υπερβολική δόση στατήρα. | ≤ Φ210mm |
| Υψόμετρος στοίβας | ≤ 190 mm |
| Ταξίδια με εργαλεία | ≤ 90 mm |
| Συμβατό σύρμα | Cu / AL |
| Περιοχή αριθμού κουλοχέρη | 24~48 θέσεις |
| Ηλεκτρική τροφοδοσία | 380V/50/60Hz 5Kw |
| Βάρος | ≈1050Kg |
| Διάσταση | (L) 2380×(W) 1180×(H) 1700mm |
Βασικά χαρακτηριστικά
- Εισάγει αυτόματα περιστρεφόμενα περιτυλίγματα και μόνωση σφήνας σε σχισμές στατορ σε μία λειτουργία
- Με κινητήρα σερβοκινητήρα που σπρώχνει την τροχιά με λειτουργία προ-σπρώξεως
- Τρίψιμο και ευρετήριο χαρτιού με κινητήρα με ρυθμιστή ταχύτητα
- Ρυθμίσιμο μήκος χαρτιού σφήνας με τροφοδοσία σχισμή προς σχισμή, σχισμή διαστήματος ή σχισμή παράλειψης
- Ελεγκτής PLC με δυνατότητες ανίχνευσης και διάγνωσης σφαλμάτων
- Η συσκευή προτροφής χαρτιού εξασφαλίζει σταθερό μήκος χαρτιού
- Τρίψιμο χαρτιού χαμηλής θερμοκρασίας με ενσωματωμένη συσκευή θέρμανσης
- Ρυθμίσιμη ταχύτητα στροφής κυλίνδρων για διαφορετικά μεγέθη καλωδίων
- Εργονομική λειτουργία σε όρθια θέση με κουμπί εκκίνησης με δύο χέρια
- Χρόνος ταχείας αλλαγής περίπου 10 λεπτά
Προδιαγραφές συστατικού
- Ελεγκτής PLC: INOVANCE (Κίνα)
- Σύστημα κινητήρα σερβο: INOVANCE (Κίνα)
- Στοιχεία αισθητήρων: OMRON (Ιαπωνία), AUTONICS (Κορέα)
- Άλλα ηλεκτρικά εξαρτήματα: SCHNEIDER (Γαλλία), IDEC (Ιαπωνία), Delixi (Κίνα)
- Στροφή σφαίρας: HIWIN (Ταϊβάν)
- Λεκάνια: NSK (Ιαπωνία), SKF (Σουηδία)
- Πνευματικά στοιχεία: AirTAC (Ταϊβάν)
- Πίεση πηγής αέρα: 0,5 έως 1MPa
- Δύναμη: 6,5 Kw (η πραγματική διαμόρφωση μπορεί να ποικίλει)
- Πηγή ισχύος: 3 φάσεις 415V/50Hz
- Βάρος: ≈1150Kg
- Μέγεθος: (L) 2380×(W) 1280×(H) 1700mm
Εφαρμογές
Αυτό το μηχάνημα είναι σχεδιασμένο για διάφορους κινητήρες επαγωγής, συμπεριλαμβανομένων των κινητήρων πλυντηρίων, κινητήρες κλιματισμού, κινητήρες αντλίας, κινητήρες εξυπηρέτησης ακρίβειας, βιομηχανικούς τρεις φάσεις κινητήρες, κινητήρες ανεμιστήρων,και κινητήρες νέας ενέργειας.
Υπηρεσία και Υποστήριξη
Ειδικευόμαστε στην ανάπτυξη και κατασκευή μηχανών για την παραγωγή κινητήρων επαγωγής, προσφέροντας εξατομικευμένες λύσεις όταν απαιτείται.
- Ένα έτος εγγύηση με δωρεάν τεχνική υποστήριξη και ανταλλακτικά
- Υπηρεσία μετά την πώληση στο εξωτερικό με ταχεία ανταπόκριση
- Υπηρεσίες τεχνικής συμβουλευτικής και ολοκληρωμένων έργων
- Βοήθεια στο σχεδιασμό της διάταξης της γραμμής παραγωγής
- Υπηρεσίες κατάρτισης προσωπικού και αξιολόγησης του κόστους των οχημάτων

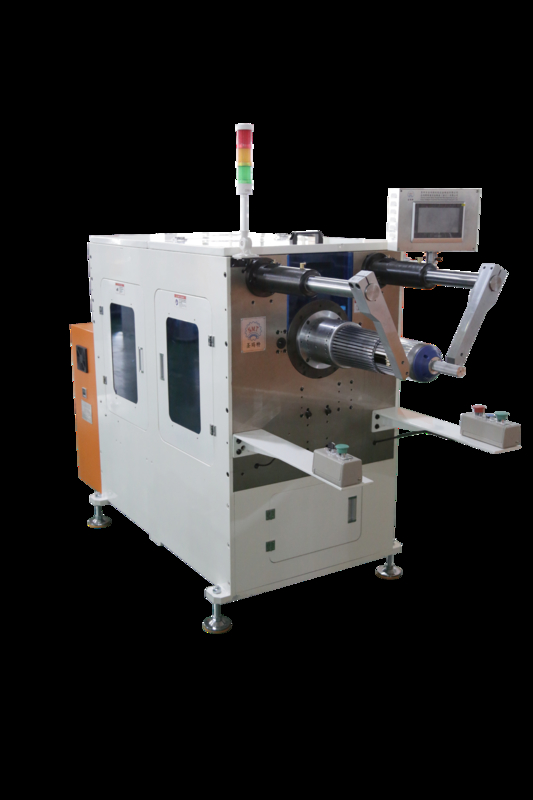

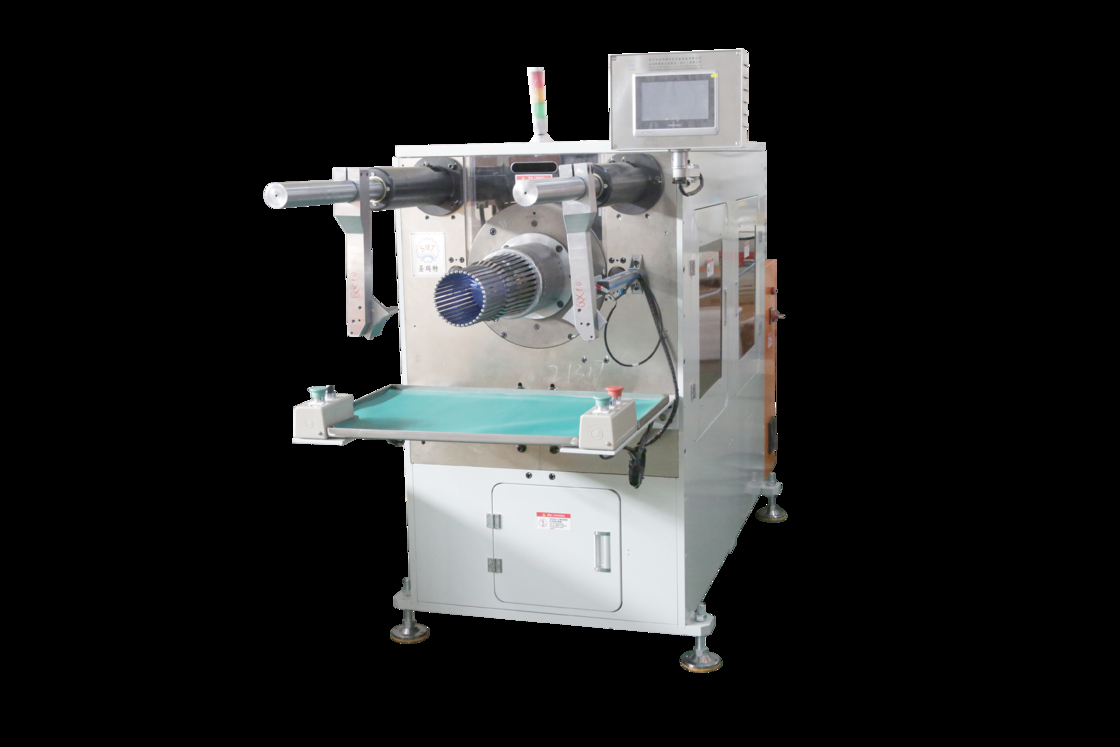

Εικόνα προϊόντος
