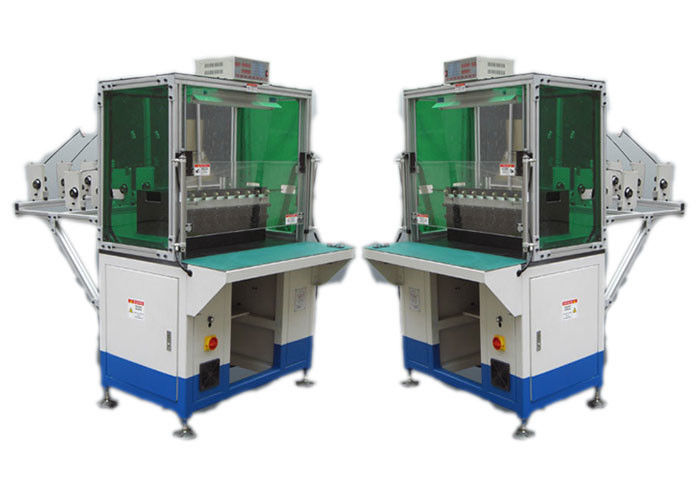

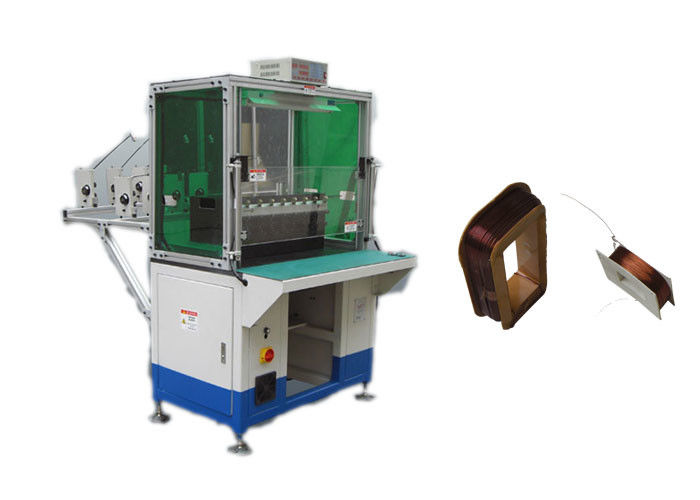

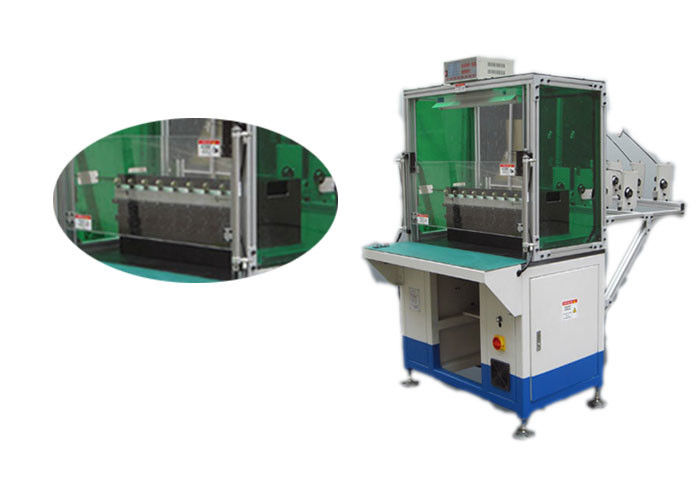

Name: Προσαρμοσμένη ηλεκτρική μηχανή περιστροφής, μηχανή περιστροφής με εναλλακτικό
Brand: SMT Intelligent Device Manufacturing (Zhejiang) Co., Ltd.
SKU: SMT-DR08
Availability: InStock

MOQ:	1 σετ
Τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	Κουτί από κόντρα πλακέ ή απλώς κάντε την απαίτησή σας.
Προθεσμία παράδοσης:	29-58 ημέρες
Τρόπος πληρωμής:	T/T,L/C
Δυνατότητα ανεφοδιασμού:	1 τεμ / 29-58 ημέρες

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

SMT

Πιστοποίηση

ISO9001/SGS

Αριθμό μοντέλου

SMT-DR08

Όνομα:

Μηχανή περιέλιξης οπλισμού εναλλάκτη ηλεκτρικού κινητήρα

Ταχύτητα χωρίς φορτίο:

≤1500r/min

Ιπτάμενο:

200 χιλιοστά

Αριθμός μεταφοράς:

2-6pcs

Διάσταση:

(Μ)1500*(Π)1200*(Υ)2100 χλστ

Άνεμος κεφάλι:

8 ΤΕΜ

Πίεση αέρα:

≥0,45MPa

Απόσταση μεταφοράς:

≥170mm

Αυτόματος βαθμός:

Ημιαυτόματος

Προσαρμοσμένο:

Προσαρμοσμένο

Επισημαίνω:

εξατομικευμένη μηχανή περιστροφής ηλεκτρικού κινητήρα

μηχανή περιστροφής με εναλλακτικό με εγγύηση

Μηχανή περιστροφής ηλεκτρικού κινητήρα για γεννήτριες

Περιγραφή του προϊόντος

Εξατομικευμένη Μηχανή περιέλιξης ηλεκτρικού κινητήρα, Μηχανή περιέλιξης εναλλάκτη

Πληροφορίες που απαιτούνται για την έρευνα της γραμμής παραγωγής ρότορα

Για βέλτιστη προσαρμογή, παρακαλούμε να παρέχετε λεπτομερή σχέδια, συμπεριλαμβανομένων:

Σχέδιο ελασματοποίησης ρότορα
Σχέδιο συναρμολόγησης ρότορα
Σχέδιο στοίβας ρότορα
Σχέδιο διαγράμματος περιέλιξης ρότορα (συμπεριλαμβανομένης της διαμέτρου του σύρματος και του αριθμού στροφών)
Σχέδιο μεταγωγέα
Σχέδιο άξονα
Απαιτούμενος όγκος υπολειπόμενης ανισορροπίας και αρχικός όγκος ανισορροπίας
Προδιαγραφές υλικών σφήνας και μονωτικού χαρτιού
Απαιτούμενη παραγωγικότητα
Άλλες τεχνικές απαιτήσεις

Η παροχή φυσικών δειγμάτων συνιστάται για καλύτερα αποτελέσματα.

Κύριες Τεχνικές Παράμετροι

Μοντέλο	DR08
Διάμετρος σύρματος	0.08-0.8mm
Ταχύτητα χωρίς φορτίο	≤3000r/min
Κεφαλή περιέλιξης	8τμχ
Διάμετρος πλαισίου	20-120mm
Μέγιστη απόσταση μεταφοράς	≤250mm
Πίεση αέρα	≥0.4MPa
Τροφοδοσία ρεύματος	220V/50/60Hz 0.75Kw
Βάρος	850kgs
Διάσταση	(Μ)1500(Π)1200(Υ)2100mm

Διαδικασία λειτουργίας

Κατά προσέγγιση παραγωγική ικανότητα: 1000 τεμάχια/8 ώρες (διαφέρει ανάλογα με τις υποδοχές του οπλισμού και τον αριθμό στροφών).

1. Ο χειριστής φορτώνει χειροκίνητα τον οπλισμό στο λεωφορείο

2. Το κουμπί START ξεκινά την αυτόματη διαδικασία

3. Το λεωφορείο παραδίδει τον οπλισμό στη θέση περιέλιξης

4. Το μηχάνημα εκτελεί αυτόματη περιέλιξη, ευρετηρίαση και κοπή σύρματος

5. Το λεωφορείο επιστρέφει τον τελειωμένο οπλισμό

6. Ο χειριστής ξεφορτώνει τον ολοκληρωμένο οπλισμό

Χαρακτηριστικά μηχανής

Εργαλεία περιέλιξης: Κάθε μηχάνημα περιλαμβάνει ένα σετ εργαλείων περιέλιξης με τρεις κάθετες μορφές περιέλιξης (χρόνος αλλαγής ≈15min)

Περιστρεφόμενο τραπέζι: Δομή δύο σταθμών με περιστροφή και ευρετηρίαση ελεγχόμενη από σερβο

Δυνατότητα πολλαπλών συρμάτων: Ταυτόχρονη περιέλιξη έως και τριών συρμάτων

Έλεγχος ακριβείας: Ο κύριος άξονας ελεγχόμενος από σερβο εξασφαλίζει ακρίβεια ±1 στροφής

Ρυθμιζόμενες παράμετροι: Το PLC ελέγχει τον αριθμό στροφών, την ταχύτητα, το ύψος/ταχύτητα των εργαλείων και την κατεύθυνση περιέλιξης

Διαχείριση σύρματος: Άξονες X/Y ελεγχόμενοι από σερβο για ακριβή ρύθμιση γέφυρας/καλωδίου

Χαρακτηριστικά ασφαλείας: Αυτόματη διακοπή όταν τελειώνει το σύρμα. χωρίς ζημιά στο σμάλτο ή σπάσιμο σύρματος

Εργαλεία Sunk: Ελεγχόμενο από σερβο με μέγιστο 6 τμήματα

Δυνατότητες OEM/ODM

Η τεχνογνωσία μας στην κατασκευή ηλεκτρικών κινητήρων συνδυάζει έμπειρους μηχανικούς, εξειδικευμένους επαγγελματίες, προηγμένο εξοπλισμό και αυστηρό έλεγχο διεργασιών για την παροχή βελτιστοποιημένων λύσεων. Τα μηχανήματά μας εξάγονται παγκοσμίως (ΗΠΑ, Ιταλία, Αυστραλία, Ινδία, Βραζιλία, Μεξικό, Τουρκία, Ταϊλάνδη, Βιετνάμ, Ιράν) και είναι γνωστά για την ανθεκτικότητα, την αξιοπιστία, την ανταγωνιστική τιμολόγηση και την άριστη εξυπηρέτηση μετά την πώληση.

Υπηρεσίες γραμμής παραγωγής

Παρέχουμε ολοκληρωμένες τεχνικές συμβουλευτικές υπηρεσίες και υπηρεσίες έργων με το κλειδί στο χέρι για την κατασκευή κινητήρων AC/DC/BLDC, συμπεριλαμβανομένης της αξιολόγησης κόστους, της τεχνογνωσίας κατασκευής, της εκπαίδευσης προσωπικού και των ολοκληρωμένων λύσεων γραμμής παραγωγής.

Σχετικά με την Smart

Η Suzhou Smart Motor Equipment Manufacturing Co., Ltd είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στον σχεδιασμό, την παραγωγή και τις πωλήσεις εξοπλισμού κατασκευής κινητήρων. Με 150 υπαλλήλους (συμπεριλαμβανομένων 30+ μηχανικών), εγκαταστάσεις 20.000m² και προηγμένο εξοπλισμό παραγωγής/δοκιμών, παρέχουμε πλήρεις γραμμές παραγωγής (από την περιέλιξη πηνίων έως τη διαμόρφωση του τελικού στάτορα) για διάφορους τύπους κινητήρων. Πιστοποιημένο από το Σύστημα Διαχείρισης Ποιότητας ISO9001:2000 από το 2012.
